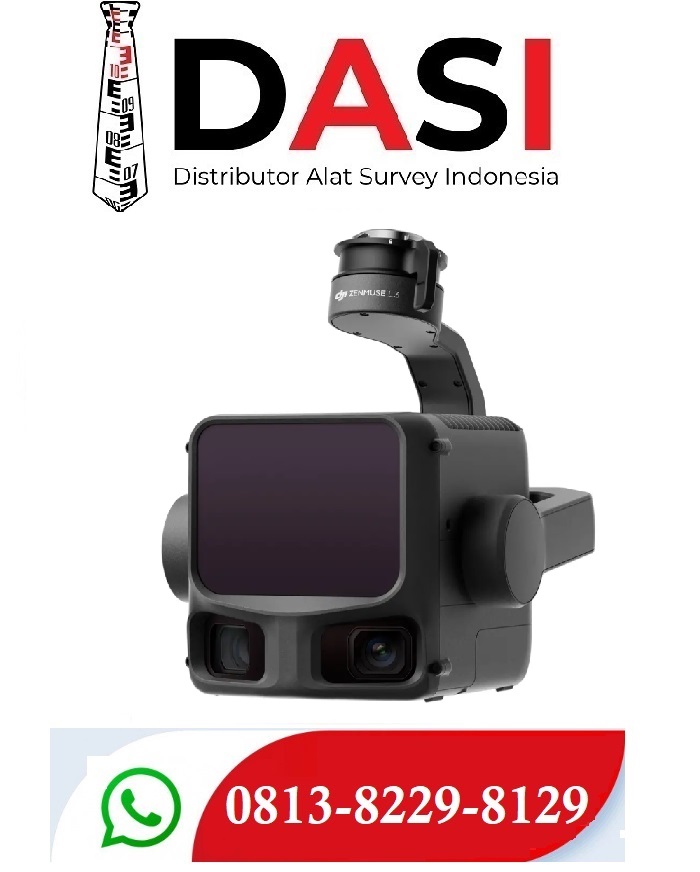

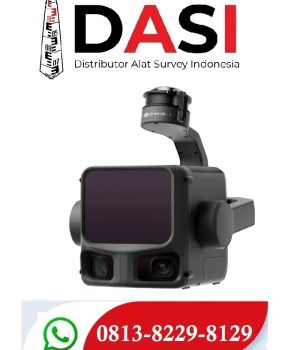

DJI Zenmuse L3
Detail Produk
DJI Zenmuse L3 – LiDAR Udara Presisi Tinggi untuk Survey dan Pemetaan Profesional
DJI Zenmuse L3 merupakan payload LiDAR udara yang dirancang untuk mendukung pekerjaan survei, pemetaan topografi, pemodelan 3D, dan akuisisi data geospasial menggunakan drone. Sistem ini menggabungkan teknologi pemindaian laser dengan sistem pencitraan untuk membantu menghasilkan data point cloud dan informasi visual area survei secara efisien.
Untuk pekerjaan pemetaan profesional, teknologi LiDAR sangat berguna dalam memperoleh representasi permukaan tanah, termasuk pada area dengan vegetasi, kawasan hutan, koridor jalan, dan medan yang kompleks. Pemilihan konfigurasi drone, sensor, serta metode pengolahan data tetap perlu disesuaikan dengan kebutuhan akurasi dan kondisi lapangan.
Keunggulan Utama DJI Zenmuse L3
1. LiDAR Jarak Jauh 1535 nm
Memiliki jangkauan deteksi hingga 950 meter pada kondisi pengujian tertentu, dengan reflektivitas objek 10% pada frekuensi pulsa 100 kHz. Fitur ini mendukung akuisisi data pada area yang luas.
2. Kamera Pemetaan RGB Ganda 100 MP
Dilengkapi dua kamera RGB dengan sensor 4/3 CMOS untuk menghasilkan citra beresolusi tinggi yang melengkapi data LiDAR. Bidang pandang horizontal gabungan mencapai 107°.
3. Akurasi Point Cloud Tinggi
Pada pengujian DJI, akurasi sistem point cloud mencapai RMSE vertikal 3 cm dan horizontal 4 cm pada ketinggian terbang 120 meter, dengan konfigurasi dan kondisi pengujian yang ditentukan.
4. Kemampuan Menangkap Detail Permukaan Tanah
Mendukung hingga 16 pantulan (returns) pada konfigurasi frekuensi tertentu. Kemampuan ini membantu menangkap informasi dari vegetasi hingga permukaan tanah yang dapat dijangkau laser, bergantung pada kondisi objek dan lingkungan.
Spesifikasi Teknis DJI Zenmuse L3
|
Parameter |
Spesifikasi |
|---|---|
|
Jenis perangkat |
Sistem LiDAR udara |
|
Panjang gelombang laser |
1535 nm |
|
Jangkauan deteksi |
Hingga 950 m pada kondisi tertentu |
|
Frekuensi pulsa maksimum |
2.000 kHz (2 juta pulsa/detik) |
|
Jumlah pantulan |
Hingga 16 returns pada mode tertentu |
|
Kamera RGB |
Dual 100 MP, sensor 4/3 CMOS |
|
Bidang pandang horizontal RGB |
107° gabungan |
|
Akurasi point cloud |
Vertikal 3 cm dan horizontal 4 cm RMSE pada 120 m, dalam kondisi pengujian DJI |
|
Berat |
1,60 kg tanpa konektor gimbal |
|
Dimensi |
192 × 162 × 202 mm |
|
Konsumsi daya |
64 W tipikal, maksimum 100 W |
|
Ketahanan lingkungan |
IP54 |
|
Suhu operasional |
−20°C hingga 50°C |
|
Drone kompatibel |
DJI Matrice 400 |
|
Perangkat lunak akuisisi |
DJI Pilot 2 |
|
Pengolahan data |
DJI Terra |
|
Pengelolaan point cloud |
DJI Modify |
|
Platform cloud |
DJI FlightHub 2 |
Aplikasi DJI Zenmuse L3
Survei Topografi dan Pemetaan Kontur
Mengumpulkan data elevasi untuk pembuatan model permukaan, kontur tanah, dan analisis medan pada proyek pemetaan.
Kehutanan dan Pemetaan Vegetasi
Mendukung analisis struktur vegetasi, karakteristik permukaan tanah, dan pemodelan kawasan berhutan.
Inspeksi Koridor Jaringan Listrik
Membantu pemetaan kabel, tiang, vegetasi di sekitar jaringan, serta objek infrastruktur yang memerlukan analisis spasial.
Pertambangan dan Perhitungan Volume
Mendukung survei area tambang, pemodelan timbunan material, serta analisis perubahan permukaan.
Pemetaan Infrastruktur dan Konstruksi
Digunakan untuk survei koridor jalan, perencanaan jalur, pemodelan 3D, dan dokumentasi kondisi lapangan.
Efisiensi Pemetaan dengan DJI Zenmuse L3
Ketika dipasangkan dengan drone DJI Matrice 400, Zenmuse L3 diklaim mampu memetakan hingga 10 km² dalam satu penerbangan dan hingga 100 km² per hari dalam kondisi operasional yang mendukung. Estimasi harian tersebut didasarkan pada medan relatif datar, ketinggian 300 meter, side overlap 20%, kecepatan 17 m/s, dan total waktu terbang efektif enam jam.
Alur kerja pemetaan umumnya meliputi:
-
Merencanakan jalur penerbangan melalui DJI Pilot 2.
-
Mengumpulkan data LiDAR, citra RGB, GNSS, dan IMU.
-
Memproses data melalui DJI Terra untuk menghasilkan point cloud dan produk pemetaan.
-
Melakukan pemeriksaan, penyuntingan, dan analisis hasil menggunakan perangkat lunak yang sesuai.
-
Mengekspor hasil untuk digunakan dalam perangkat lunak CAD, GIS, atau aplikasi pemetaan yang kompatibel.
Produk data yang dapat dihasilkan mencakup point cloud 3D, model elevasi, ortofoto, dan model permukaan, sesuai metode akuisisi serta pengolahan yang digunakan.
Paket dan Kompatibilitas
DJI Zenmuse L3 dirancang untuk digunakan bersama DJI Matrice 400 dan memerlukan konektor gimbal tunggal Zenmuse L3 yang sesuai. Sistem ini terintegrasi dengan ekosistem perangkat lunak DJI Enterprise untuk mendukung proses akuisisi hingga pengelolaan data.
Sebelum pembelian, pastikan konfigurasi mencakup payload, konektor yang diperlukan, media penyimpanan yang kompatibel, perangkat lunak, dan aksesori pendukung sesuai kebutuhan proyek. Harga serta isi paket dapat berbeda berdasarkan distributor dan konfigurasi penjualan.
Kesimpulan
DJI Zenmuse L3 merupakan solusi LiDAR udara kelas profesional untuk pekerjaan survei dan pemetaan yang membutuhkan jangkauan deteksi jauh, akurasi spasial tinggi, dan akuisisi data LiDAR serta RGB secara bersamaan. Integrasinya dengan DJI Matrice 400 dan perangkat lunak DJI Enterprise menjadikannya pilihan untuk proyek topografi, kehutanan, pertambangan, serta inspeksi infrastruktur berskala luas.
Spesifikasi dan klaim kinerja mengacu pada dokumentasi resmi DJI. Akurasi yang dicantumkan merupakan hasil pengujian dalam kondisi tertentu, bukan jaminan untuk seluruh kondisi lapangan.
